林草防火视频监控预警系统
林草防火视频监控预警系统主要由前端监控基站、传输系统、指挥监控中心构成。
前端基站又由林草防火视频监控预警转台、铁塔、供电、防盗保护和语音系统等组成。具体如下

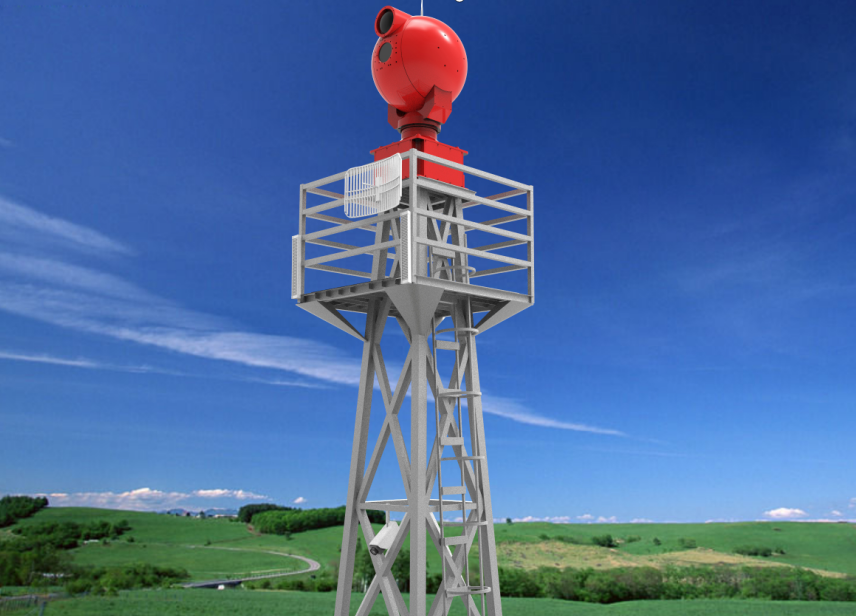

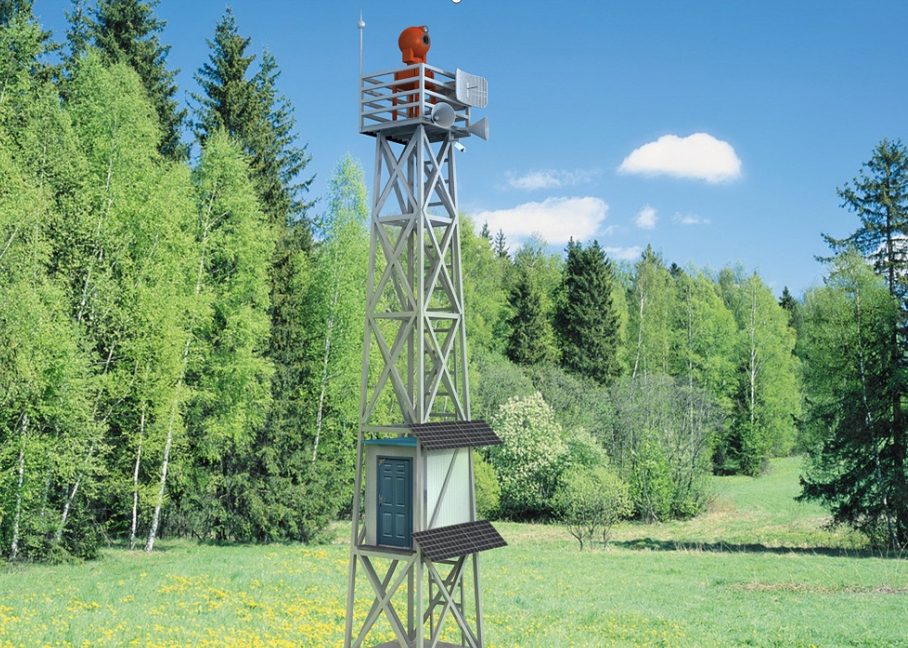

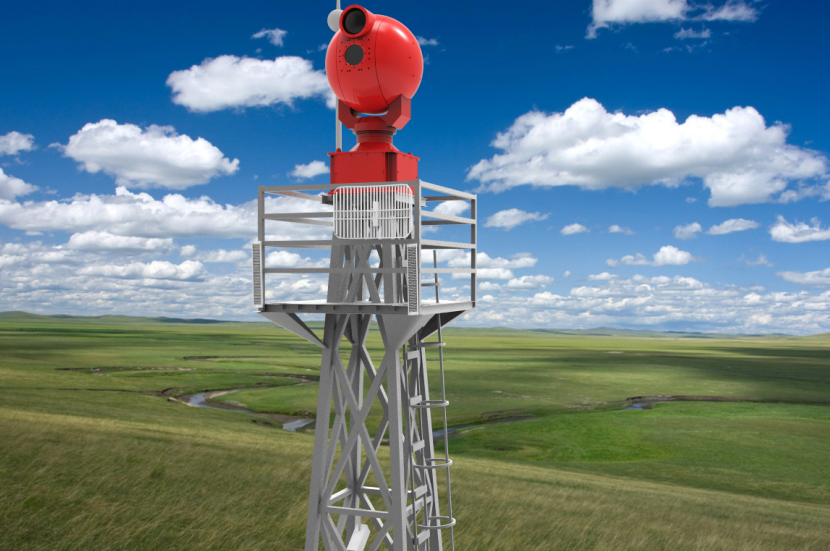

一、前端基站效果图
简要说明:
1、 铁塔部分:铁塔高度10--20米,铁塔顶端避雷针高度2.5米,铁塔基础5m×5m×2.2m(根据本地土壤调整基础)。
2、 林草防火视频监控预警转台:铁塔顶端安装识别半径大于5-15公里林草视频防火预警监控转台。它内置高清透雾长焦300--750毫米镜头,200万高清摄像机、75--150毫米热成像镜头、640×480分辨率热成像仪。镜头摄像机装到密闭抽真空、充氮气的腔体里,不进灰尘、保证图像清晰度;冬天不结冰、夏天不起雾;腔体里没有氧气,镜头不易老化,使用寿命达10年以上。
3、 供电部分:
配太阳能板功率2000瓦(250W×8块);蓄电池100安时16块。保证三个阴雨天系统正常工作。
4、 监控站防盗
在铁塔上安装带红外的防盗摄像机,24小时监控攀登铁塔的人并录像报警。铁塔上彩钢房内也安装防盗探头和防盗摄像机,一旦有人进入,立刻报警。
5、 前端语音对讲
在铁塔上安装拾音器和室外音柱。通过拾音器,前端人可以和监控中心对讲。防火期,监控中心可以通过室外音柱循环播放防火警示。发生火灾时,音柱起到引导扑火作用。前端报警时,监控中心通过室外音柱喊话,震慑犯罪。
6、 彩钢房
铁塔上安装1.8m×1.8m×2m彩钢房,用于放置前端机柜、蓄电池等设备。
7、 前端围栏
前端围栏占地10m×10m,围栏高度2.2m,用于保护监控站。
8、 无线传输
铁塔顶部还安装无线传输天线,它把前端信号传输到基站,同时接收基站控制信号等。
